Manual PLDPro

Motivação

A área de comercialização de energia envolve diversos problemas que impactam na remuneração líquida de um agente atuante neste setor. A obtenção da remuneração ótima envolve variáveis que podem possuir relação inversa, como GSF (Generation Scaling Factor) e PLD (Preço de Liquidação das Diferenças) na sazonalização da Garantia Física, ou podem existir diversas opções de contratos candidatos para o agente comercializar energia e um processo de otimização se torna adequado para a obtenção de uma estratégia ótima de compra e/ou venda de energia. Tanto no problema de sazonalização da Garantia Física como na obtenção de uma estratégia ótima de comercialização, é interessante a utilização de PLD obtidos por meio da prospecção de preço através de encadeamento dos modelos energéticos. É através de uma prospecção de PLD ágil e confiável que se torna possível definir uma boa estratégia de comercialização.

Objetivos

O presente texto descreve os dados de entrada e os relatórios de saída do programa PLDPro.

Metodologia

A versão do programa PLDPro encadeia todos os modelos envolvidos no cálculo do PLD, automatizando todo o fluxo de entrada e saída de dados entre os modelos. O sistema automatiza o encadeamento entre os modelos dentro de cada mês e entre os meses do horizonte do estudo prospectivo, coletando e compilando os resultados de cada mês em planilhas únicas abrangendo todo o horizonte do estudo para cada variável, como PLD, GSF, Gerações hidráulica e térmica, Armazenamentos, Déficit e outras.

Resultados

A versão do programa PLDPro possui todos os resultados do NWlistop como: Os Custos Marginais de Operação (CMARG), a Geração Hidráulica Total (GHTOT), BGNL, a Energia Armazenada no Final do Período (EARMFPM), a Demanda Líquida, a Energia Natural Afluente Bruta, a Geração Térmica Total, DEFP, Vertimento Turbinável e Vertimento Total.

Programa PLDPro

O programa PLDPro foi desenvolvido com o objetivo de possibilitar a realização de estudos de prospecção de preços de energia no mercado de curto prazo (PLD), de forma automática, em um tempo viável de execução.

O cálculo do PLD envolve a execução de diferentes modelos computacionais, que são encadeados tanto dentro do mesmo período de tempo (mês), quanto entre períodos consecutivos. Atualmente o PLDPro realiza o encadeamento dos modelos NEWAVE, GEVAZP, DECOMP e DESSEM.

O PLDPro foi desenvolvido em ambiente Linux, utilizando as linguagens computacionais Bash e Python. A parte do código em Bash foi codificada utilizando SHC, que produz um código equivalente em C e gera arquivos binários executáveis.

Descrição dos Dados de Entrada do PLDPro

A entrada de dados do PLDPro pode ser feita de duas maneiras. Via arquivo em formato texto, nomeado entrada.txt. Ou via API, onde os dados de entrada são inseridos de forma mais prática, sem passar pela obrigatoriedade da formatação do arquivo texto. Ambas as formas de entrada são ilustradas nos próximos tópicos.

Via arquivo entrada.txt

Este arquivo é composto por blocos de dados. Cada bloco é composto por um conjunto de registros formatados cujos campos serão detalhadamente descritos. Registros tipo "comentário" podem ser livremente incluídos desde que o primeiro campo destes registros seja preenchido com o caractere "&".

PMO de base para o estudo prospectivo (registro NOME)

Este bloco é obrigatório para identificação do estudo.

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: NOME.
2	12-31	A20	Nome do estudo prospectivo.

Número da revisão de base do estudo (registro REVISAO)

Este bloco é obrigatório para identificação da revisão de base do estudo, que servirá como ponto de partida inicial do estudo prospectivo: arquivo RELATO.xxx de partida.

Em um estudo inteiramente mensal, a revisão de base corresponde à revisão cujo arquivo RELATO.xxx fornecerá o estado de armazenamento de partida inicial para o estágio mensal seguinte.

Campo	Colunas	Formato	Descrição
1	1-7	A6	Identificação de registro: REVISAO.
2	12	I1	Número de revisão de base do estudo.

Flags para iniciar a execução dos modelos

Este bloco é opcional e possibilita desativar a execução de um modelo no estudo prospectivo. Neste caso o modelo desativado já deverá ter sido executado anteriormente.

Flags para execução do modelo NEWAVE (registro EXECNW)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: EXECNW.
2	12	I1	Flag para execução do NEWAVE: n – não; s – sim (default).

Flags para execução do modelo GEVAZP (registro EXECGVP)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: EXECGVP.
2	12	I1	Flag para execução do GEVAZP: n – não; s – sim (default).

Flags para execução do modelo DECOMP (registro EXECDCP)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: EXECDCP.
2	12	I1	Flag para execução do DECOMP: n – não; s – sim (default).

Flags para execução do modelo DESSEM (registro EXECDSS)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: EXECDSS.
2	12	I1	Flag para execução do DESSEM: n – não; s – sim (default).

Intervalo de tempo do estudo

Este bloco é obrigatório para definição do horizonte do estudo.

Mês Inicial (registro MESINI)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: MESINI.
2	12	I1	Mês inicial do estudo, sem zero à esquerda e alinhado à esquerda.

Ano Inicial (registro ANOINI)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: ANOINI.
2	12	I4	Ano inicial do estudo.

Mês Final (registro MESFIM)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: MESFIM.
2	12	I1	Mês final do estudo, sem zero à esquerda e alinhado à esquerda.

Ano Final (registro ANOFIM)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: ANOFIM.
2	12	I1	Ano final do estudo.

Retomada do estudo, partida quente (registro PPQUENTE)

Este bloco é opcional e permite ao usuário retomar um estudo a partir de um anterior já processado.

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: PPQUENTE.
2	12	I2	Ordem de mês quando o novo estudo irá se iniciar. Exemplo: PPQUENTE de valor 4, é referente ao quarto mês do estudo anterior.

Retomada do estudo, reexecução não encandeada (registro REEXEC)

Este bloco é opcional e permite ao usuário reexecutar algum mês ou meses (consecutivos ou não) a partir de um anterior já processado. A reexecução é realizada de forma não encadeada.

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: REEXEC.
2	9-10	I2	Mês inicial do bloco de reexecução.
3	12-15	I4	Ano inicial do bloco de reexecução.
4	18-19	I2	Mês final do bloco de reexecução.
5	21-24	I4	Ano final do bloco de reexecução.

Retomada do estudo, partida quente semanal (registro PPQSEMANAL)

Este bloco é opcional e permite ao usuário retomar um estudo a partir de uma determinada semana de um estudo anterior.

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: PPQSEMANAL.
2	12	I2	Revisão a partir da qual será retomado o estudo.

Modelo a partir do qual será retomado o estudo na partida quente executada (registro MODELOPPQ)

Este bloco é opcional e permite ao usuário definir a partir de que modelo a partida quente será.

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: MODELOPPQ.
2	12-13	A2	Identificação do modelo a partir do qual se deseja executar a partida quente: GV para gevazp; NW para newave; DC para decomp.

Modo de Partida

Executa Partida (registro EXECUTAPARTIDA)

Este bloco é opcional e permite ao usuário definir se o estado inicial do caso será obtido a partir do relato da pasta partida ou se já estará atualizado nos arquivos das pastas NEWAVE e DECOMP.

Campo	Colunas	Formato	Descrição
1	1-14	A14	Identificação de registro: EXECUTAPARTIDA.
2	19	A1	Flag para indicar se vai utilizar o relato da pasta partida: s – utiliza (default); n – não utiliza.

Partida Mensal (registro PARTMES)

Este bloco é opcional e permite ao usuário executar a partida através de um arquivo relato.xxx proveniente de um caso de DECOMP, no qual o primeiro estágio será mensal.

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: PARTMES.
2	12	I1	Flag para indicar se vai utilizar a partida mensal: 0 – não utiliza (default); 1 – utiliza Partida Mensal.

Flag para indicar de onde os dados serão lidos (registro FREMOTO)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: FREMOTO.
2	11	I1	Flag para indicar de qual arquivo os dados serão lidos: 1 – arquivo entrada.txt; 2 – arquivo config.properties;

Execução em um servidor remoto

Flag para indicar se os modelos serão executados em um servidor remoto (registro FLGREMOTO)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: FLGREMOTO.
2	13	I1	Chave para indicar se os modelos serão executados em um servidor remoto: 0 – ; 1 – serão.

Usuário no servidor remoto (registro USREMOTO)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: USREMOTO.
2	12-72	I1	Usuário no servidor remoto.

Grupo no servidor remoto (registro GROUPREMOTO)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: GROUPREMOTO.
2	15-75	I1	Grupo no servidor remoto.

Endereço do servidor remoto (registro REMOTOSERVER)

Campo	Colunas	Formato	Descrição
1	1-12	A12	Identificação de registro: REMOTOSERVER.
2	16-76	I1	Endereço do servidor remoto.

Configuração dos nós para o processamento do NEWAVE no servidor remoto (registro NWCONFIGNOSRE)

Campo	Colunas	Formato	Descrição
1	1-13	A13	Identificação de registro: NWCONFIGNOSRE.
2	16-76	I1	Caminho corrigido.

Número de processadores para o processamento do NEWAVE no servidor remoto (registro NWNUMPROCSRE)

Campo	Colunas	Formato	Descrição
1	1-12	A12	Identificação de registro: NWNUMPROCSRE.
2	16	I1	Número de processadores do NEWAVE.

Configuração dos nós para o processamento do DECOMP no servidor remoto (registro DCCONFIGNOSRE)

Campo	Colunas	Formato	Descrição
1	1-13	A13	Identificação de registro: DCCONFIGNOSRE.
2	16-76	I1	Caminho corrigido.

Número de processadores para o processamento do DECOMP no servidor remoto (registro DCNUMPROCSRE)

Campo	Colunas	Formato	Descrição
1	1-12	A12	Identificação de registro: DCNUMPROCSRE.
2	16-76	I1	Número de processadores do DECOMP.

Modo de consistência de dados (registro CONSIST)

Este bloco é opcional e permite ao usuário realizar uma consistência de dados nos decks de todos os modelos antes de executá-los. Nos casos de processamento em modo de consistência de dados, o usuário DEVE criar uma subpasta adicional de entrada de dados na pasta do estudo, com o nome cortes-consist, contendo os arquivos cortes.dat e cortesh.data em formato compatível com a versão do modelo DECOMP.

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: CONSIST.
2	12	I1	Chave para indicar o modo de processamento: 0 – processamento normal (default); 1 – processamento em modo consistência de dados.

Flag para uso do modo consistência do DECOMP (registo FLGENCADCONSIST)

Este registro é opcional e válido apenas para a opção de consistência de dados. Caso o usuário deseje realizar a consistência dos modelos, mas não deseje verificar o encadeamento entre os meses (volumes e ENAs), este flag aciona o modo consistência de dados do modelo DECOMP.

Campo	Colunas	Formato	Descrição
1	1-15	A15	Identificação de registro: FLGENCADCONSIST.
2	18	I1	Chave para indicar o modo de processamento do DECOMP: 0 – processamento consistência de dados; 1 – processamento normal (default).

Geração dos dados gerais do DECOMP

Flag para indicar a geração dos dados gerais do DECOMP (registro GERADADGER)

Este registro é opcional e permite ao usuário gerar os arquivos de dados gerais do deck do DECOMP. Caso o usuário deseje gerar os arquivos, o PLDPro considerará os arquivos de acordo com mês e ano referentes à execução do modelo NEWAVE.

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: GERADADGER.
2	14	A1	Flag para indicar se os arquivos serão gerados: s – gera arquivos dadger.rv* ; n – processamento normal (default).
3	17	A1	Flag que aciona o conversor NW2DC para gerar os arquivos dadger.rv* do DECOMP: 1 - dadger completo; 2 - seleciona registro; 3 – misto;

Flag que interrompe a execução de PLDPro após gerar os arquivos darger.rv* do DECOMP (registro SODADGER)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: SODADGER.
2	12	I1	Flag que interrompe a execução do PLDPro após gerar os arquivos dadger.rv* do DECOMP: 0 – execução completa; 1 – gera arquivos dadger.rv*;

Data de início para gerar dadger completo (registro DADGERCOMP)

Campo	Colunas	Formato	Descrição
1	1-10	A11	Identificação de registro: DADGERCOMP.
2	13-14	A1	Mês de início para gerar dadger completo.
3	16-19	I4	Ano de início para gerar dadger completo.

Data de início para apenas atualizar registros do dadger (registro DADGERSELEC)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: DADGERSELEC.
2	14-15	A1	Mês de início para apenas atualizar registros do dadger.
3	17-20	I4	Ano de início para apenas atualizar registros do dadger.

Seleção dos registros do dadger

Este bloco é opcional e permite ao usuário selecionar os registros que serão modificados no dadger, sem gerar novos arquivos.

Atualização referente à carga dos subsistemas (registro DPMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: DPMOD.
2	12	I1	Flag que indica a modificação da carga dos subsistemas : 0 – não atualiza; 1 – atualiza;

Atualização referente à geração de pequenas usinas (registro PQMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: PQMOD.
2	12	I1	Flag que indica a modificação na geração de pequenas usinas : 0 – não atualiza; 1 – atualiza;

Atualização referente à carga de ANDE e às restrições relativas à Usina de Itaipu (registro RIMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: RIMOD.
2	12	I1	Flag que indica a modificação na carga da ANDE e nas restrições relativas: 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro IAMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: IAMOD.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro VEMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: VEMOD.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro CTMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: CTMOD.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro MPMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: MPMOD.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro FDMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: FDMOD.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro TIMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: TIMOD.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro RQMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: RQMOD.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro HEMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: HEMOD.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro MTMOD)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: MTMOD.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Flag que indica se o processamento será executado em nohup (registro NOHUP)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: NOHUP.
2	12	I1	Flag para execução em modo nohup: n – não executar; s – executar.

Flag para o uso da montagem de máquina virtual dinâmica (registro VMDIN)

Este registro é opcional e permite ao usuário escolher a opção para montagem de máquina virtual dinâmica.

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: VMDIN.
2	12	I1	Flag para execução em modo nohup: 0 – não dinâmico; 1 – dinâmico.

Flag para atualizar o arquivo vazoes.dat a partir do arquivo prevs (registro ATUVAZOES)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: ATUVAZOES.
2	12	I1	Flag que indica se o arquivo será atualizado: 0 – não atualiza; 1 – atualiza.

Sistema de Filas

Este bloco é opcional para processamento do PLDPro em clusters que utilizam sistema de filas. A chamada do PLDPro é realizada através do comando qsub \<nome_do_job> e no job o PLDPro é chamado com dois argumentos:

PLDPro\<versão> \<pasta do estudo> \<número de processadores>

Caso o processamento seja em sistema de filas, devem ser fornecidas as seguintes informações no arquivo entrada.txt:

• diretório de instalação do PLDPro e PLDPropos (módulo Python);
• diretório onde os executáveis dos modelos GEVAZP, NEWAVE e DECOMP estão localizados.

Processamento do PLDPro em sistemas de filas

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro.
2	12	I1	Chave para considerar sistema de filas: 0 – não considera (default); 1 – considera.

Diretórios de instalação dos programas

Este bloco é obrigatório em casos com sistema de filas para a identificação do diretório de instalação do PLDPro. É composto por cinco registros:

Diretório de instalação do PLDPro

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro.
2	14-74	A61	Diretório de instalação do PLDPro

Diretório de instalação do PLDPropos

Campo	Colunas	Formato	Descrição
1	1-12	A12	Identificação de registro.
2	13-73	A61	Diretório de instalação do PLDPropos

Diretório de instalação do GEVAZP

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro.
2	14	A61	Diretório de instalação do GEVAZP.

Diretório de instalação do DECOMP

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro.
2	13	A61	Diretório de instalação do DECOMP.

Diretório de instalação do NEWAVE

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro.
2	13	A61	Diretório de instalação do NEWAVE.

Diretório de instalação do DESSEM

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro.
2	13	A61	Diretório de instalação do NEWAVE.

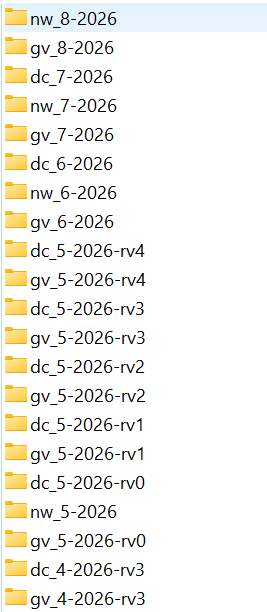

Versões e diretórios de execução dos modelos

Este bloco é obrigatório e define as versões e os nomes das pastas a serem criadas para o processamento dos modelos a cada mês do estudo. É composto por seis registros:

Escolha da versão do modelo GEVAZP (registro VSGVZP)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: VSGVZP.
2	12	A8	Versão dos modelos utilizados: GEVAZP.

Pasta onde será processado o caso do modelo GEVAZP (registro PTGVZP)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: PTGVZP.
2	9	I1	Chave para definir o índice das pastas: 0 – num de ordem do caso (default); 1 – mês/ano.
3	12	A6	Nome da pasta onde estão processados casos do GEVAZP.

Escolha da versão do modelo DECOMP (registro VSDECO)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: VSDECO.
2	12	A8	Versão dos modelos utilizados: DECOMP.

Pasta onde será processado o caso do modelo DECOMP (registro PTDCMP)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: PTDCMP.
2	9	I1	Chave para definir o índice das pastas: 0 – num de ordem do caso (default); 1 – mês/ano.
3	12	A6	Nome da pasta onde estão processados casos do DECOMP.

Escolha da versão do modelo NEWAVE (registro VSNEWV)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: VSNEWV.
2	12	A8	Versão dos modelos utilizados: NEWAVE.

Pasta onde será processado o caso do modelo NEWAVE (registro PTNWVE)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: PTNWVE.
2	9	I1	Chave para definir o índice das pastas: 0 – num de ordem do caso (default); 1 – mês/ano.
3	12	A6	Nome da pasta onde estão processados casos do NEWAVE.

Troca de versões dos modelos no meio do horizonte de estudo

Este bloco é opcional caso o usuário deseje trocar de versão dos modelos ao longo do estudo. É composto por seis registros:

Troca de versão do modelo NEWAVE (registro TROCAVRSNWV)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: TROCAVRSNWV.
2	15	A1	Esse flag indica se haverá (chave – s) ou não (chave – n) troca de versão do modelo NEWAVE no meio do horizonte de estudo.
3	18	I2	Número de trocas de versão do NEWAVE.

Data da troca e nova versão utilizada do modelo NEWAVE (registro NOVRSNW)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: NOVRSNWV.
2	12	A1	Mês no qual será trocada a versão do NEWAVE, sem zero à esquerda e alinhado à esquerda.
3	15	I4	Ano no qual será trocada a versão do NEWAVE.
4	20	A8	Nova versão do NEWAVE a ser utilizada a partir do mês informado.

Flag para indicar se haverá troca de versão do modelo DECOMP (registro TROCAVRSDC)

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: TROCAVRSDC.
2	15	A1	Esse flag indica se haverá (chave – s) ou não (chave – n) troca de versão do modelo DECOMP no meio do horizonte de estudo.
3	18	I2	Número de trocas de versão do DECOMP.

Data da troca e nova versão utilizada do modelo DECOMP (registro NOVRSDC)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: NOVRSDC.
2	12	A1	Mês no qual será trocada a versão do DECOMP, sem zero à esquerda e alinhado à esquerda.
3	15	I4	Ano no qual será trocada a versão do DECOMP.
4	20	A8	Nova versão do DECOMP a ser utilizada a partir do mês informado.

Flag para indicar se haverá troca de versão do modelo GEVAZP (registro TROCAVRSGV)

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: TROCAVRSGV.
2	15	A1	Esse flag indica se haverá (chave – s) ou não (chave – n) troca de versão do modelo GEVAZP no meio do horizonte de estudo.
3	18	I2	Número de trocas de versão do GEVAZP.

Data da troca e nova versão utilizada do modelo GEVAZP (registro NOVRSGV)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: NOVRSGV.
2	12	A1	Mês no qual será trocada a versão do GEVAZP, sem zero à esquerda e alinhado à esquerda.
3	15	I4	Ano no qual será trocada a versão do GEVAZP.
4	20	A8	Nova versão do GEVAZP a ser utilizada a partir do mês informado.

Reaproveitamento de Cortes (registro REAPCORTE)

Este bloco é opcional para os casos em que o usuário deseja utilizar uma Função de Custo Futuro (FCF) externa como condição de contorno ao final do horizonte do NEWAVE, em substituição à consideração de um período pós de estudo para redução do tempo computacional para cálculo da política de operação a partir da redução. O usuário informa em quais meses deseja executar uma rodada completa do NEWAVE. Nos meses subsequentes a estes, o NEWAVE será executado com a opção de reaproveitamento dos cortes gerados para o período 60 (cortes-060.dat).

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: REAPCORTE.
2	12	A1	Mês no qual a execução do NEWAVE será completa.
3	15	I4	Ano no qual a execução do NEWAVE será completa.

Flag para indicar qual tipo de corte do NEWAVE será utilizado (registro CORTESNW)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: CORTESNW.
2	11		Chave para indicar qual o tipo de corte do NEWAVE será utilizado: 0 – Corte único; 1 – Corte por período;
3	14	A1	Mês no qual o corte será utilizado.
4	17	I4	Ano no qual o corte será utilizado.

Edição dos dados de Demanda Mensal dos modelos NEWAVE e DECOMP

Este bloco é opcional para os casos mensais em que o usuário deseja alterar a demanda do sistema, via interface, para o encadeamento usando os modelos NEWAVE e DECOMP. Maior detalhamento dessa funcionalidade pode ser encontrado no item 3.4 Altera Demanda do Sistema.

Flag para indicar uso e tipo da função “Altera Demanda Mensal” (registro CARGA)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: CARGA
2	10	A1	Chave para usar o flag de alteração da demanda: n – mantém a demanda original de entrada. s – altera a demanda do sistema, modificando manualmente ou através de um arquivo com as demandas para cada período em cada subsistema.
3	15	I1	Tipo de alteração que será feita nos dados de demanda do sistema: 1 – Arquivo 2 – Manual
4	20	I1	Deck a ser modificado 1 – NEWAVE 2 – NEWAVE e DECOMP 3 – DECOMP

Altera Demanda Mensal via arquivo (registro ARQCARGA)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: ARQCARGA
2	15-54	A39	Arquivo csv com a nova demanda do sistema

Altera Demanda Mensal Manual (registro MANCARGA)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: MANCARGA
2	14	I2	Número do Submercado que terá a demanda modificada. \= “0” Aplicar a todos
3	18	I4	Semana a partir do qual a demanda será alterada.
4	24	I2	Mês a partir do qual a demanda será modificada.
5	27	I4	Ano do respectivo mês a partir do qual a demanda será alterada.
6	33	F10.2	Valor em porcentagem, da alteração da demanda. Exemplo: 10 \= 10 % de aumento na respectiva demanda -10 \= 10% de diminuição na respectiva demanda.

Edição dos dados de Demanda Semanal do modelo DESSEM

Este bloco é opcional para os casos em que o usuário deseja alterar a demanda do sistema, via interface, para o encadeamento usando o modelo DESSEM. Maior detalhamento dessa funcionalidade pode ser encontrado no item 3.4 Altera Demanda do Sistema.

Flag para indicar uso e tipo da função “Altera Demanda Semanal” (registro ALTDEMSEMANAL)

Campo	Colunas	Formato	Descrição
1	1-13	A13	Identificação de registro: ALTDEMSEMANAL
2	18	A1	Chave para usar o flag de alteração da demanda: n – mantém a demanda original de entrada. s – altera a demanda do sistema, modificando manualmente ou através de um arquivo com as demandas para cada período em cada subsistema.
3	23	I1	Tipo de alteração que será feita nos dados de demanda do sistema: 1 – Arquivo 2 – Manual
4	28	I1	Deck a ser modificado 1 – DESSEM

Altera Demanda Semanal Manual (registro MANALTDEMS)

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: MANALTDEMS
2	16	I2	Número do Submercado que terá a demanda modificada. \= “0” Aplicar a todos
3	20	I4	Revisão a partir do qual a demanda será alterada.
4	26	I2	Mês a partir do qual a demanda será modificada.
5	29	I4	Ano do respectivo mês a partir do qual a demanda será alterada.
6	35	F10.2	Valor em porcentagem, da alteração da demanda. Exemplo: 10 \= 10 % de aumento na respectiva demanda -10 \= 10% de diminuição na respectiva demanda.

Utilização do arquivo Vazpast

Utiliza Vazpast gerado pelo GEVAZP (registro VAZPASTGVP)

Este bloco é opcional caso o usuário deseje utilizar o vazpast gerado pelo modelo GEVAZP:

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: VZPASTGVP.
2	12	A1	Chave para usar o flag para definir se deseja utilizar o vazpast gerado pelo GEVAZP: n – usa o vazpast gerado pelo PLDPro, por REE (default); s – utiliza o vazpast gerado pelo GEVAZP, por posto.

Utiliza Vazpast gerado pelo PLDPro (registro VAZPASTPLD)

Este bloco é opcional caso o usuário deseje utilizar o vazpast gerado pelo modelo PLDPro:

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: VZPASTPLD.
2	12	A1	Chave para usar o flag para definir se deseja utilizar o vazpast gerado pelo PLDPro: n – usa o vazpast gerado pelo PLDPro, por REE (default); s – utiliza o vazpast gerado pelo GEVAZP, por posto.

Indicação de qual tipo de arquivo Vazpast será utilizado (registro VZPREEPOSTO)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: VZPREEPOSTO.
2	11		Chave para indicar qual o tipo de arquivo Vazpast será utilizado: 0 – Todo horizonte por REE; 1 – Todo horizonte por Posto; 2 – Parcial (início por REE e final por Posto);
3	14	A1	Mês no qual o estudo será feito.
4	17	I4	Ano no qual o estudo será feito.

Configuração dos nós para processamento paralelo

Este bloco é obrigatório e fornece a configuração dos nós e número de processadores que definem o paralelismo da execução dos modelos NEWAVE e DECOMP. É composto por quatro registros:

Arquivo contendo a configuração dos nós para processamento paralelo do modelo NEWAVE (registro CONFIGNOSNW)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: CONFIGNOSNW.
2	14-74	A61	String única contento o diretório completo e o nome do arquivo.

Arquivo contendo a configuração dos nós para processamento paralelo do modelo DECOMP (registro CONFIGNOSDC)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: CONFIGNOSDC.
2	14-74	A61	String única contento o diretório completo e o nome do arquivo.

Número de processadores para execução do NEWAVE (registro NUMPROCSNW)

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: NUMPROCSNW.
2	14-15	I2	Número de processadores para processamento dos modelos NEWAVE, sem zero à esquerda e alinha à esquerda.

Número de processadores para execução do DECOMP (registro NUMPROCSDC)

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: NUMPROCSDC.
2	14-15	I2	Número de processadores para processamento dos modelos DECOMP, sem zero à esquerda e alinha à esquerda.

Flag de Viabilização do DECOMP e número máximo de tentativas (registro FLAGVIABDC)

Flag para indicar a execução da rotina de viabilização do DECOMP, associado ao número máximo de iterações que a rotina será executada.

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: FLAGVIABDC
2	14	I1	Flag para indicar a execução da rotina de viabilização
3	17	I1	Número de iterações da rotina de viabilização que o usuário deseja executar.

Troca de Arquivo DECOMP durante o horizonte prospectivo

Este bloco indica se haverá troca de arquivos de entrada do DECOMP em algum dos meses do estudo prospectivo. O usuário deve indicar se haverá a troca, em quantos meses, quais serão os meses e quais os arquivos que serão utilizados.

Indicação da troca de arquivo de meses em que ocorrerá a troca (registro ARQUIVOSDC)

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: ARQUIVOSDC
2	15	I1	Flag para indicar se haverá troca de arquivos.
3	18-19	I2	Número de meses em que vão ocorrer troca de arquivos.

Meses em que ocorrerão as trocas de arquivos e quais serão os arquivos utilizados (registro ARQDCP):

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: ARQDCP
2	12-13	I2	Identificação do mês que utilizará os dados do arquivo.
3	15-18	I4	Identificação do ano que utilizará os dados do arquivo.
4	20 – 34	A15	Nome do arquivo que será utilizado.
5	36-38	A3	Extensão do arquivo que será utilizado

Número de Submercados (registro NUMSUBM)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: NUMSUBM.
2	10	I2	Número de submercados.

Número de anos dos casos NEWAVE

Este bloco é opcional caso o usuário deseje desabilitar a diminuição automática do número de anos dos casos de NEWAVE após a virada de ano. É composto pelo seguinte registro:

Número de anos dos casos NEWAVE após a virada do ano ao longo do horizonte do estudo (registro HZNWANOS)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: HZNWANOS.
2	12-15	I4	Ano do NEWAVE a que se refere o número de anos
3	19-20	I2	Número de anos dos casos NEWAVE após a virada de ano, sem zero à esquerda e alinha à esquerda.

Gerenciamento de PLs do NEWAVE

Este bloco contém um registro obrigatório, referente ao diretório onde se encontra o gerenciador externo de PLs (registro DIGERPL) e um registro opcional caso o usuário deseje alterar a configuração de gerenciamento externo de PLs definida no arquivo dger.dat do deck de NEWAVE (registro FLAGGERPL):

Diretório onde se encontra o executável do gerenciamento externo de PLs do NEWAVE (registro DIRGERPL)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: DIRGERPL.
2	11	A	Diretório onde se localiza o executável do gerenciador de PLs do NEWAVE, nomeado: gerenciamento_PLs\<versão>.

Flag de gerenciador de PL (registro FLAGGERPL)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação do registro: FLAGGERPL.
2	12	I1	Flag para indicar a utilização de gerenciador externo de processos: 1 – Sim; 0 – Não;
3	17	I1	Flag para indicar a utilização de comunicação em dois níveis: 1 – Sim; 0 – Não;
4	22	I1	Flag para indicar a utilização de armazenamento local temporário: 1 – Sim; 0 – Não;
5	27	I1	Flag para indicar a utilização de alocação em memória de energia na atual afluente: 1 – Sim; 0 – Não;
6	32	I1	Flag para indicar a utilização de alocação em memória dos cortes da função de custo futuro: 1 – Sim; 0 – Não;

Alteração dos dados de entrada do NEWAVE

Este bloco é opcional caso o usuário deseje trocar de arquivos de dados de entrada do modelo NEWAVE ao longo do horizonte do estudo. É composto por dois registros:

Alteração dos dados de entrada do NEWAVE a partir de determinado mês do estudo (registro ARQUIVOSNW)

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação do registro: ARQUIVOSNW.
2	15	A1	Esse flag indica se haverá (chave – s) ou não (chave – n) alteração nos arquivos de entrada de dados a partir de determinado mês do estudo.
3	18	I2	Número de alterações nos arquivos a serem automatizadas pelo PLDPro.

Alteração dos dados de entrada do NEWAVE em determinado período do estudo (registro ARQNWV)

Os arquivos contendo a alteração que será realizada pelo registro ARQUIVOSNW deverão estar dentro da pasta do NEWAVE, onde está localizada o deck do NEWAVE a ser processado. Esses arquivos devem estar em letras minúsculas e serem renomeados, acrescentando-se o mês e o ano referente à alteração, sem zeros a esquerda e com os números separados com “-“. Vale ressaltar que, os dados alterados nos arquivos renomeados serão válidos para todos os meses subsequentes.

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: ARQNWV. Nesse registro se quais arquivos do NEWAVE e que mês/ano serão alterados.
2	12	I2	Mês no qual o usuário deseja alterar algum dado de entrada.
3	15	I4	Ano no qual o usuário deseja alterar algum dado de entrada.
4	20	A15	Nome do arquivo contendo a alteração.
5	36	A3	Extensão do arquivo contendo a alteração.

Usinas com Vínculo Hidráulico entre REEs

Este bloco é preenchido automaticamente pela interface do PLDPro a partir das informações do arquivo confhd.dat do NEWAVE. Caso o usuário não use a interface ele deve ser preenchido manualmente, com os dados das usinas hidrelétricas que apresentam vínculo hidráulico entre REEs. É composto por dois registros:

Flag que indica a existência e a quantidade de usinas vínculo entre REEs

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação do registro.
2	15	A1	Esse flag indica se existem (chave – s) ou não (chave – n) usinas com vínculo hidráulico entre REEs.
3	18	12	Número de usinas com vínculo hidráulico entre REEs.

Lista de usinas com vínculo entre REEs

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação do registro. Esse registro lista as usinas com vínculo entre REEs.
2	12	I3	Código da usina fictícia.
3	18	I3	Número do posto referente à usina.

Simulação final do NEWAVE

Este bloco é obrigatório e refere-se ao número de séries (sintéticas ou históricas) a serem usados para as simulações finais do modelo NEWAVE. É composto por três registros:

Número de séries sintéticas para simulação final do NEWAVE (registro NWSIMULSSINT)

Campo	Colunas	Formato	Descrição
1	1-12	A12	Identificação de registro: NWSIMULSSINT.
2	17-20	I4	Número de séries sintéticas para primeira simulação final, sem zero à esquerda e alinhado à esquerda.
3	23-16	I4	Número de séries sintéticas para segunda simulação final, sem zero à esquerda e alinhado à esquerda.

Execução de uma simulação final do NEWAVE adicional com séries históricas (registro NWSIMULHIST)

O terceiro campo deste registro é preenchido automaticamente caso o usuário use a interface do PLDPro.

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação do registro: NWSIMULHIST.
2	16	A1	Flag para indicar se deseja-se executar a simulação final do NEWAVE com série histórica (chave – s) ou não (chave – n).
3	19	12	Caso haja troca de arquivo do NEWAVE durante o horizonte de estudo, informar quantos arquivos de configuração hidráulica serão utilizados – Neste arquivo são informados o número total de séries históricas.

Número de séries históricas para simulação final do NEWAVE (registro NSERHIST)

Esse registro é obrigatório em caso de opção por simulação com séries históricas. Caso o usuário tenha usado a interface ele é preenchido automaticamente. Deve-se informar este registro quantas vezes foram informadas troca de arquivos de configuração hidráulica no registro anterior.

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: NSERHIST.
2	14-15	I2	Mês de início do estudo a partir do qual deve-se considerar este número de séries históricas.
3	17-20	I4	Ano de início do estudo a partir do qual deve-se considerar este número de séries históricas.
4	22-24	I3	Número total de séries históricas a serem utilizadas na simulação final do NEWAVE.

Piso e Teto de PLD (registro LIMPLD)

Este bloco é obrigatório e refere-se aos limites inferior e superior aplicados ao CMO na definição dos PLDs (registro LIMPLD).

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: LIMPLD.
2	10-11	I2	Mês a partir do qual o usuário deseja informar os limites de PLD, sem zero à esquerda e alinhado à esquerda.
3	14-17	I4	Ano a partir do qual o usuário deseja informar os limites de PLD.
4	19-24	F5.2	Piso do PLD, alinhado à esquerda.
5	26-31	F5.2	Teto do PLD, alinhado à esquerda.

Acoplamento variável dos modelos DECOMP e NEWAVE (registros ACOPLA)

Este bloco é opcional e refere-se ao acoplamento desejado dos modelos DECOMP e NEWAVE. Caso o usuário deseje que este acoplamento não seja feito mês a mês (acoplamento default), devem ser fornecidos períodos referentes aos casos de DECOMP que acoplam em um mesmo caso de NEWAVE. O NEWAVE é rodado no mês inicial de cada período fornecido, e nos meses seguintes dentro do período são rodados GEVAZP e DECOMP acoplando com os mesmos arquivos de cortes.

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: ACOPLA.
2	9-10	I2	Mês inicial do bloco de acoplamento, no qual o usuário deseja rodar um novo caso de NEWAVE.
3	12-15	I4	Ano inicial do bloco de acoplamento, no qual o usuário deseja rodar um novo caso de NEWAVE.
4	18-19	I2	Mês final do bloco de acoplamento, no qual será rodado o último caso de DECOMP acoplando com o mesmo caso de NEWAVE.
5	21-24	I4	Ano final do bloco de acoplamento, no qual será rodado o último caso de DECOMP acoplando com o mesmo caso de NEWAVE.

Restrições operativas

Este bloco é opcional e refere-se à adição de restrições operativas nos modelos NEWAVE e DECOMP. Caso o usuário deseje usar essas restrições, ele deverá fornecer um arquivo .csv com as regras operativas, com o mesmo formato do arquivo regras_ana.csv do CasoTeste da versão. Este arquivo deve estar na pasta do estudo.

Flag que indica a opção de adicionar as restrições (registro RESTOPER)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação do registro: RESTOPER.
2	12	I1	Esse flag indica a escolha em adicionar as restrições (chave – s) ou não (chave – n).

Flag para caso o usuário escolha não aplicar as regras para as semanas do primeiro mês (registro APAGAREG)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: APAGAREG.
2	12	A1	Flag para indicar se vai apagar as regras para as semanas do primeiro mês do DECOMP: s – apaga as regras; n – não apaga.

Arquivo com as regras operativas do DECOMP (registro ARQREGRAS)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação do registro: ARQREGRAS.
2	13-60	A47	Nome do arquivo csv com as regras.

Este arquivo apresenta as seguintes colunas:

• MODELO: Modelo no qual a restrição será incluída (n para aplicação das regras no modelo NEWAVE, “D” para aplicação das regras no modelo DECOMP ou “ND” para aplicação das regras nos modelos NEWAVE e DECOMP);
• USINA REF: Usina de Referência, em que a restrição de armazenamento será verificada;
• USINA REGRA: Usina em que a regra será aplicada a depender do volume armazenado na USINA REF;
• MES INIC: Mês de início de validade da regra;
• ANO INIC: Ano de início de validade da regra;
• MES FIM: Mês em que se encerra a validade da regra;
• ANO FIM: Ano em que se encerra a validade da regra;
• ARMAZ MINIMO: Restrição de armazenamento mínimo a ser verificada na USINA REF;
• ARMAZ MANIMO: Restrição de armazenamento máximo a ser verificada na USINA REF;
• VAZAO MINIMA: Vazão mínima a ser aplicada a USINA REGRA;
• VAZAO MÁXIMA: Vazão máxima a ser aplicada a USINA REGRA;
• VAZAO BASE: Vazão mínima após a validade da restrição.

Entrada de usinas térmicas a GNL no horizonte de estudo

Este bloco é opcional em caso de entrada de usinas térmicas a GNL no meio do horizonte do estudo. É composto por sete registros:

Flag que indica a existência de usina a GNL (registro NOVASGNL)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação do registro: NOVASGNL.
2	12	A1	Esse flag indica se existem (chave – s) ou não (chave – n) usinas térmicas a GNL no horizonte de estudo.
3	15	12	Número de usinas GNL.

Mês e ano da entrada das usinas térmicas a GNL (registro DATAGNL)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: DATAGNL.
2	10	I2	Mês de entrada da usina GNL, sem zero à esquerda, e alinhado à esquerda.
3	14	I4	Ano da entrada da usina GNL.

Registros de entrada das usinas térmicas a GNL

Neste bloco devem ser inseridos os registros referentes às usinas GNL que entrarão ao longo do horizonte do estudo. Os registros devem ser fornecidos em formato de string, tal qual são fornecidos no arquivo dadgnl.xxx do DECOMP. São cinco registros neste bloco:

Número de registro TG a serem adicionados a usina GNL (registro GNLTG)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: GNLTG.
2	9	I1	Contador (índice) para o número de entrada de usinas, definindo entrada 1, entrada 2, etc...
3	16	I4	Número de registros TG a serem adicionados para usina GNL.

String completa referente ao registro TG a ser adicionado (registro REGTG)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: REGTG.
2	7	I1	Contador (índice) para o número de entrada de usinas, definindo entrada 1, entrada 2, etc...
3	9	A	String completa referente ao registro TG a ser adicionado para usina GNL.

String completa em relação ao registro NL a ser adicionado (registro REGNL)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: REGNL.
2	7	I1	Contador (índice) para o número de entrada de usinas, definindo entrada 1, entrada 2, etc...
3	9	A	String completa referente ao registro NL a ser adicionado para usina GNL.

Números de registro GL a serem adicionados a usina GNL (registro GNLGL)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: GNLGL.
2	9	I1	Contador (índice) para o número de entrada de usinas, definindo entrada 1, entrada 2, etc...
3	16	I4	Número de Registro GL a serem adicionados para a usina GNL em questão.

String completa em relação ao registro GL a ser adicionado (registro REGGL)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: REGGL.
2	7	I1	Contador (índice) para o número de entrada de usinas, definindo entrada 1, entrada 2, etc...
3	9	A	String completa referente ao registro GL a ser adicionado para usina GNL.

Ajuste automático das cotas de montante e das cotas médias dos canais de fuga das UHEs Santo Antônio e Jirau, em função das vazões afluentes

Este bloco é opcional e possibilita ajustar, em função das vazões afluentes, os seguintes parâmetros das UHEs Santo Antônio e Jirau:

• os coeficientes dos polinômios Cota x Volume (registros COTVOL, do arquivo DADGER.XXX);
• a cota média do canal de fuga;
• os coeficientes dos polinômios Cota x Vazão (registros COTVAZ, do arquivo DADGER.XXX);

É composto por onze registros:

Flag para ativar o ajuste das cotas das UHEs Santo Antônio e Jirau (registro FLAGCOTVOL)

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação do registro: FLAGCOTVOL.
2	14	A1	Esse flag aciona (chave – s) ou não (chave – n) o ajuste das cotas das UHEs Santo Antônio e Jirau.

Vazão limite que define a alteração dos coeficientes do polinômio cota x volume para a UHE Santo Antônio (registro STAVAZLIM)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: STAVAZLIM.
2	14-19	I6	Vazão afluente total em m3/s.

Coeficiente de grau 0 do polinômio cota x volume para a UHE Santo Antônio, caso a vazão seja superior à vazão limite (registro STACOTVOLUP)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: STACOTVOLUP.
2	17-21	F5.2	Valor do coeficiente.

Coeficiente de grau 0 do polinômio cota x volume para a UHE Santo Antônio, caso a vazão seja inferior ou igual à vazão limite (registro STACOTVOLDOWN)

Campo	Colunas	Formato	Descrição
1	1-13	A13	Identificação de registro: STACOTVOLDOWN.
2	17-21	F5.2	Valor do coeficiente.

Parâmetros para o cálculo da cota média do canal de fuga da UHE Santo Antônio (registro STAJUSMED)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: STAJUSMED.
2	14-18	F5.2	Parâmetro 1 (a somar ao coeficiente do polinômio)
3	20-24	F5.2	Parâmetro 2 (a subtrair do coeficiente do polinômio)

Vazão limite que define a alteração dos coeficientes do polinômio cota x volume para a UHE Jirau (registro JIRVAZLIM)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: JIRVAZLIM.
2	14-19	I6	Vazão afluente total em m3/s.

Coeficiente de grau 0 do polinômio cota x volume para a UHE Jirau, caso a vazão seja superior ou igual à vazão limite (registro JIRCOTVOLUP)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: JIRCOTVOLUP.
2	17-21	F5.2	Valor do coeficiente.

Parâmetros do polinômio cota x volume para a UHE Jirau, caso a vazão seja inferior à vazão limite (registro JIRCOTVOLDOWN)

Campo	Colunas	Formato	Descrição
1	1-13	A13	Identificação de registro: JIRCOTVOLDOWN.
2	17-21	F5.2	Valor do parâmetro 1 (a somar à vazão afluente à usina).
3	23-34	F13.12	Valor do parâmetro 2 (a multiplicar pela vazão afluente à usina).

Parâmetros para o cálculo da cota média do canal de fuga da UHE Jirau (registro JIRJUSMED)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: JIRJUSMED.
2	14-18	F5.2	Parâmetro 1 (a somar ao coeficiente do polinômio)
3	20-24	F5.2	Parâmetro 2 (a subtrair do coeficiente do polinômio)

Coeficientes do polinômio cota vazão da UHE Jirau da curva chave 1 (registro JIRCOTVAZC1)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: JIRCOTVAZC1.
2	15-28	F14.12	Coeficiente 1
3	30-43	F14.12	Coeficiente 2
4	45-58	F14.12	Coeficiente 3
5	60-73	F14.12	Coeficiente 4
6	75-88	F14.12	Coeficiente 5

Coeficientes do polinômio cota vazão da UHE Jirau da curva chave 2 (registro JIRCOTVAZC2)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: JIRCOTVAZC2.
2	15-28	F14.12	Coeficiente 1
3	30-43	F14.12	Coeficiente 2
4	45-58	F14.12	Coeficiente 3
5	60-73	F14.12	Coeficiente 4
6	75-88	F14.12	Coeficiente 5

Geração das previsões de vazões mensais

O PLDPro apresenta a funcionalidade de processar cenários de ENA nos REEs informados pelo usuário. Para acionar esta funcionalidade os usuários devem preencher os seguintes registros:

Geração das previsões a partir de um ano de referência do histórico de vazões (registro VAZPREVS)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: VAZPREVS.
2	11	I2	Flag para gerar previsões a partir de um ano de referência do histórico de vazões: n – não gera; s – gera;
3	14	I4	Ano de referência do histórico de vazões.

Tipo de entrada de previsões de vazões (registro FLGPREVS)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: FLGPREVS.
2	12	A	Flag para identificar tipo de entrada de previsões de vazões: 1 – o usuário fornece todos os arquivos prevs-mês-ano.xxx, bem como o arquivo vazões.dat, para todos os meses do estudo (default); 2 – o usuário fornece uma planilha de ENAs por REE para todos os meses do estudo, ou a partir de determinado mês informado no registro DATAPREVS, e o arquivo vazões.dat, atualizado até o mês fornecido em DATAPREVS.

Flag para impressão da memória de cálculo da obtenção das previsões de vazões (registro FLAGMEMCALC)

Este registro é opcional para a impressão arquivos contendo a memória de cálculo do procedimento de obtenção das previsões de vazões por posto a partir das previsões de ENAs fornecidas.

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: FLAGMEMCALC.
2	14	I1	Flag para impressão da memória de cálculo da obtenção das vazões por posto: 0 – não imprime (default); 1– imprime.

Informação de data (mês e ano) a partir da qual as previsões de vazões serão geradas pelo PLDPro com base nos cenários de ENA fornecidos pelo usuário (registro DATAPREVS)

Este registro é opcional para ativar a funcionalidade de geração de arquivos PREVS.XXX apenas para alguns meses do estudo.

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: DATAPREVS.
2	13	I2	Mês do estudo a partir do qual o usuário deseja que o PLDPro gere as vazões (arquivos prevs-mês-ano.xxx)
3	16	I4	Ano do estudo a partir do qual o usuário deseja que o PLDPro gere as vazões (arquivos prevs-mês-ano.xxx)

Nome do arquivo.csv contendo os cenários de ENA por REE (registro ARQENA)

Este registro é opcional para informar o nome do arquivo .csv com as previsões de ENAs por REE. Caso o usuário opte por ativar a funcionalidade de geração de prevs apenas a partir de um determinado mês (informado no registro DATAPREVS), a tabela fornecida deve conter as previsões de ENA a partir do mês informado.

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: ARQENA.
2	10	A	Nome do arquivo (default: ena-ree.csv)

Geração das previsões de vazões semanais

O PLDPro apresenta a funcionalidade de processar semanalmente cenários de ENA nos REEs informados pelo usuário. Para a execução da geração de previsões semanais precisamos ter os seguintes arquivos na pasta partida: relato.rv$revpartida, cortes.dat e cortesh.dat do mês corrente, outgnl.rv$revpartida e prevs.rv$revpartida. O mês inicial do estudo deve ser o mesmo mês do relato de partida e não o mês M+1 (como é no prospectivo mensal). Para acionar esta funcionalidade os usuários devem preencher os seguintes registros:

Tipo de entrada de previsões de vazões semanais (registro SEMFLGPREVS)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: SEMFLGPREVS.
2	15	I1	Flag para indicar o tipo de entrada das previsões semanais: 1 – Informado; 2 – Derivado da ENA ;

Nome do aarquivo.csv com ENA semanal por REE (registro SEMARQENA)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: SEMARQENA.
2	14	A	Nome do arquivo.

Flag para imprimir memória de cálculo da geração das previsões semanais (registro SEMFLAGMEMCALC)

Campo	Colunas	Formato	Descrição
1	1-14	A14	Identificação de registro: SEMFLAGMEMCALC.
2	17	I1	Flag para indicar o tipo de entrada das previsões semanais: 0 – Não imprime; 1 – Imprime ;

Data início da geração das previsões semanais (registro SEMDATAPREVS)

Campo	Colunas	Formato	Descrição
1	1-12	A12	Identificação de registro: SEMDATAPREVS.
2	16	I2	Mês inicial da geração
3	20	I4	Ano inicial da geração

Revisão de início da geração das previsões semanais (registro SEMREVPREVS)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: SEMREVPREVS.
2	15	I2	Número da revisão

Registros referentes ao encadeamento do modelo DESSEM

Tipo de estudo do modelo DESSEM (registro DSSFLGP)

Esse registro é obrigatório para indicar o tipo de execução do DESSEM.

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: DSSFLGP
2	11	I1	Indica execução do DESSEM na semana corrente.

Data do início do estudo (registro DSSINI)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: DSSINI.
2	12	A	Dia inicial do estudo
3	16	A	Mês inicial do estudo
4	20	A	Ano inicial do estudo

Data do fim do estudo (registro DSSFIM)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: DSSFIM.
2	12	A	Dia final do estudo
3	16	A	Mês final do estudo
4	20	A	Ano final do estudo

Primeira sexta-feira do estudo (registro SEXTAOPER)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: SEXTAOPER.
2	12	A	Dia do estudo
3	16	A	Mês do estudo
4	20	A	Ano do estudo

Retomada do estudo (registro DSSPPQUENTE)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: DSSPPQUENTE
2	15	I2	Número de ordem do dia em que o novo estudo irá se iniciar. Exemplo: PPQUENTE de valor 4, é referente ao quarto dia do estudo anterior.

Escolha da versão do modelo DESSEM (registro DSSVS)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: DSSVS.
2	11	A	Versão do modelo DESSEM utilizada.

Pasta onde será processado o caso do modelo DESSEM (registro DSSPT)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: DSSPT.
2	8	I1	Chave para definir o índice das pastas: 0 – num de ordem do caso (default); 1 – mês/ano.
3	11	A	Nome da pasta onde estão processados casos do DESSEM

Informações de cenários de DESSEM (registro CENARIOSDSS)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: CENARIOSDSS.
2	15	I2	Chave para indicar se haverá cenário de DESSEM a ser executado: n – não; s – sim.
3	18	I4	Número de cenários.

Mês, ano, revisão e qual cenário do DESSEM será executado (registro CENDSS)

Para cada cenário de DESSEM, deve ser adicionado uma nova linha com todos os campos preenchidos.

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: CENDSS.
2	12	I2	Mês do horizonte de estudo.
3	15	I4	Ano do horizonte de estudo.
4	20	I3	Número da revisão.
5	25-39		Nome do cenário.

Número máximo de tentativas de viabilização dos casos de DESSEM (registro DSSNMAXVIAB)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: DSSNMAXVIAB.
2	13	I2	Número máximo de tentativas de viabilização dos casos de DESSEM.

Flag para ativar a opção de crossover no arquivo operut.dat (registro CROSSOVER)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: CROSSOVER.
2	11	I1	Flag para ativar o crossover: 0 – desativado (default); 1 – ativado.

Seleção das planilhas de NEWAVE

Este bloco é opcional caso o usuário deseje selecionar as planilhas de resultado de saída do NEWAVE que o PLDPro vai gerar. É composto por doze registros, de acordo com cada uma das planilhas de resultados geradas:

Planilha de ACON

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: ACON.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de BENBGNL001

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: BENBGNL001.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha Benefício de Gás Natural Liquefeito

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: BGNL.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de BNAG

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: BNAG.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de CBOMBM

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: CBOMBM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de CBOMBSIN

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: CBOMBSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de CDEF

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: CDEF.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de CDEFSIN

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: CDEFSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de CELETRICAS

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: CELETRICAS.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Custo Marginal

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: CMARGPLD.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de COPER

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: COPER.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de COPER_MXCG

Campo	Colunas	Formato	Descrição
1	1-10	A4	Identificação de registro: COPER_MXCG.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de COPER_VIOL

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: COPER_VIOL.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de CORTEOLM

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: CORTEOLM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de CORTEOLSIN

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: CORTEOLSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de CTERM

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: CTERM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de CTERMSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: CTERMSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Déficit de Energia

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: DEFP.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de DEFSINP001

Campo	Colunas	Formato	Descrição
1	1-10	A4	Identificação de registro: DEFSINP001.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de DELETRICAS

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: DELETRICAS.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de DLPPDFMAX

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: DLPPDFMAX.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de DLPPDFMAXM

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: DLPPDFMAXM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de DLPPDFMAXSIN

Campo	Colunas	Formato	Descrição
1	1-12	A12	Identificação de registro: DLPPDFMAXSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de DLPPTBMAX

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: DLPPTBMAX.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de DLPPTBMAXM

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: DLPPTBMAXM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de DLPPTBMAXSIN

Campo	Colunas	Formato	Descrição
1	1-12	A12	Identificação de registro: DLPPTBMAXSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EAF

Campo	Colunas	Formato	Descrição
1	1-3	A3	Identificação de registro: EAF.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Energia Afluente Bruta

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: EAFB.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Energia Afluente Bruta Média

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: EAFBM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EAFBSIN

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: EAFBSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EAFM

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: EAFM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EAFMSIN

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: EAFMSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EARMF

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: EARMF.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EARMFM

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: EARMFM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EARMFP

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: EARMFP.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Energia Armazenada Final

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: EARMFPM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EARMFPSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: EARMFPSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EARMFSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: EARMFSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EDESVC

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: EDESVC.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EDESVCM

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: EDESVCM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EDESVCSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: EDESVCSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EDESVF

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: EDESVF.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EDESVFM

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: EDESVFM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EDESVFSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: EDESVFSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EFDF

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: EFDF.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EFDFM

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: EFDFM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EFDFSIN

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: EFDFSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EFIOL

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: EFIOL.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EFIOLM

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: EFIOLM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EFIOLSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: EFIOLSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EMISGEE

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: EMISGEE.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EMISGEESIN

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: EMISGEESIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EVAPO

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: EVAPO.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EVAPOM

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: EVAPOM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EVAPORSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: EVAPORSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Vertimento

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: EVERT.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Vertimento Médio

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: EVERTM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EVERTSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: EVERTSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EXCES

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: EXCES.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de EXCESSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: EXCESSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de FCOEC

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: FCOEC.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GEOLM

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: GEOLM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GEOLSIN

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: GEOLSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GFIOL

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: GFIOL.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GFIOLM

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: GFIOLM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GFIOLSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: GFIOLSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GHIDR

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: GHIDR.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GHIDRM

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: GHIDRM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GHIDRSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: GHIDRSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GHMAX

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: GHMAX.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GHMAXM

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: GHMAXM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GHMAXMR

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: GHMAXMR.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GHMAXR

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: GHMAXR.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GHMAXRSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: GHMAXRSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GHMAXSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: GHMAXSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Geração Hidráulica Total

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: GHTOT.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Geração Hidráulica Total Média

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: GHTOTM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GHTOTSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: GHTOTSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Geração Térmica Total

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: GTTOT.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de GTTOTSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: GTTOTSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de INT

Campo	Colunas	Formato	Descrição
1	1-3	A3	Identificação de registro: INT.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de INVADE

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: INVADE.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de INVADEM

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: INVADEM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de MAR

Campo	Colunas	Formato	Descrição
1	1-3	A3	Identificação de registro: MAR.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de MDESVC

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: MDESVC.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de MDESVCM

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: MDESVCM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de MDESVCSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: MDESVCSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Planilha de Mercado Líquido

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: MERCLIQ.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de MERCLSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: MERCLSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de MEVMIN

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: MEVMIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de MEVMINM

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: MEVMINM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de MEVMINSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: MEVMINSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Perdas a Fio D’Água

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: PERDF.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Perdas a Fio D’Água Média

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: PERDFM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de PERDFSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: PERDFSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de PERDGC

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: PERDGC.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de PERDGCM

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: PERDGCM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de PERDGCSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: PERDGCSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de PERDGTM

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: PERDGTM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de PERDGTSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: PERDGTSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de PERDI

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: PERDI.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de RHSLPPDF

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: RHSLPPDF.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de RHSLPPTB

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: RHSLPPTB.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VAGUA

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: VAGUA.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VERTURBNW

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: VERTURBNW.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VERTURBM

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: VERTURBM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VERTURBSIN

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: VERTURBSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VEVMIN

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: VEVMIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VEVMINM

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: VEVMINM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VEVMINSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: VEVMINSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VGHMIN

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: VGHMIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VGHMINM

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: VGHMINM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VGHMINSIN

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: VGHMINSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VMORT

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: VMORT.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VMORTM

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: VMORTM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VMORTSIN

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: VMORTSIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de XA12

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: XA12.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de XA12M

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: XA12M.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de XA12SIN

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: XA12SIN.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Demanda Líquida

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: DEMLIQ.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Parcela Turbinável a Fio D’água

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: VERTUB.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Parcela Turbinável a Fio D’Água Média

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: VERTUBM.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Seleção das planilhas de DECOMP

Este bloco é opcional caso o usuário deseje selecionar as planilhas de resultado de saída do DECOMP que o PLDPro vai gerar. É composto por seis registros, de acordo com cada uma das planilhas de resultados geradas:

Planilha de Energia Natural Afluente

Campo	Colunas	Formato	Descrição
1	1-3	A3	Identificação de registro: ENA.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Energia Armazenada

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: EARM.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Custo Marginal / PLD

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: CMOPLD.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Geração de Energia

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: GERACAO.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Volume

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: VOLUME.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Geração Hidráulica por Usina

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: GERUSIH.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Vertimento Turbinável

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: VERTURB.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de Vertimento Total

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: VERTOT.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de DISPHIDR

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: DISPHIDR.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de USIT

Campo	Colunas	Formato	Descrição
1	1-4	A4	Identificação de registro: USIT.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de VALAGUA

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: VALAGUA.
2	12	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Seleção de planilhas de DESSEM

Este bloco é opcional caso o usuário deseje selecionar as planilhas de resultado de saída do DESSEM que o PLDPro vai gerar. É composto por seis registros, de acordo com cada uma das planilhas de resultados geradas:

Planilha de PDOCMOSIST

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: PDOCMOSIST.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de PDOSIST

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: PDOSIST.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Planilha de PDOHIDR

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: PDOHIDR.
2	16	I1	Flag para indicar a geração da planilha: 1 – Gera Planilha (default) 0 – Não Gera Planilha

Cálculo e impressão de planilhas de GSF

Este bloco é opcional caso o usuário deseje que o PLDPro gere planilhas de GSF. É composto por sete registros:

Flag caso o usuário queira gerar as planilhas de GSF (registro CALCGSF)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: CALCGSF.
2	11		Chave para gerar as planilhas de GSF: n – não gera; s – gera (default).

Nome do arquivo com limites de geração térmica (registro ARQLIMGT)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: ARQLIMGT.
2	11		Nome do arquivo com limites de geração térmica com sua extensão.

Valor das perdas CG (registro PERDACG)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: PERDACG.
2	11	F10.2	Valor da perda para o centro de gravidade.

Valor do consumo interno (registro CONSINT)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: CONSINT.
2	11	F10.2	Valor do consumo interno.

Valor do fator de Fricção (registro FATFRIC)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: FATFRIC.
2	11	F10.2	Valor do fator de fricção.

Arquivo contendo a GF Sazonal do SIN (registro ARQGF)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: ARQGF.
2	9		Nome do arquivo com Garantia Física Sazonal do SIN.

Tipo de Informação GF (registro TIPOINFOGF)

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: TIPOINFOGF.
2	14		Tipo de Informação de Garantia Física.

Valor da Garantia Física Flat do SIN (registro GFFLAT)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: GFFLAT.
2	10	F10.2	Valor da garantia física (GF) flat do SIN.

Valor da GF Sazonal do SIN (registro GFSAZ)

Nesse registro é montada uma lista da garantia física sazonal do SIN a cada mês:

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: GFSAZ.
2	9	I2	Mês a partir do qual será adotado a GF informada.
3	13	I4	Ano a partir do qual será adotado a GF informada.
4	18	F10.2	Valor da Garantia Física Sazonal do SIN para uma data específica.

Tipo de informação da Garantia Física Flat do SIN (registro TIPOGFFLAT)

Campo	Colunas	Formato	Descrição
1	1-10	A10	Identificação de registro: TIPOGFFLAT.
2	14	I2	Flag que indica o tipo de informação da GF Flat do SIN: 1 – Garantia física sazonal do SIN; 2 – Garantia Física Flat do SIN;

Garantia Física Flat do SIN por mês (registro GFFLATVAR)

Campo	Colunas	Formato	Descrição
1	1-9	A9	Identificação de registro: GFFLATVAR.
2	13	I2	Mês da Garantia Física informada.
3	17	I4	Ano da Garantia Física informada.
4	25	A10	Valor da Garantia Física.

Cópia dos resultados para um servidos Windows

Este bloco é obrigatório e informa os dados necessários para fazer a cópia dos resultados obtidos para uma pasta compartilhada no servidor Windows. É composto por sete registros:

Pasta do servidor Windows para onde serão copiados os resultados (registro PASTA)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: PASTA.
2	12	A	Pasta no servidor Windows para onde serão copiados os resultados (dentro do diretório compartilhado SHARE).

Flag para indicar a exportação dos resultados do Linux para Windows (registro FLAGEXPORTA)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: FLAGEXPORTA.
2	16	I1	Flag que indica se os resultados serão exportados do Linux para o Windows: 1 – Sim; 0 – Não;

Nome do servidor Windows para onde os resultados serão copiados (registro SERVER)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: SERVER.
2	12	I1	Nome do servidor Windows para onde os resultados serão copiados.

Diretório no Windows no qual será criada a pasta de compartilhamento (registro SHARE)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: SHARE.
2	12	I1	Diretório no Windows no qual será criada a pasta de compartilhamento

Diretório local no Linux que servirá de ponto de montagem para o compartilhamento com o Windows (registro MOUNTDIR)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: MOUNTDIR.
2	12	I1	Diretório local no Linux que servirá de ponto de montagem para o compartilhamento com o Windows.

Usuário que irá criar o compartilhamento com o Windows (registro MOUNTUSR)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: MOUNTUSR.
2	12	I1	Usuário que irá criar o compartilhamento com o Windows.

Domínio (registro DOMAIN)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: DOMAIN.
2	12	I1	Domínio.

Seleção de saídas exportadas para Windows

Este bloco é opcional caso o usuário deseje que o PLDPro gere planilhas de saída que serão exportadas para Windows. É composto por nove registros:

Planilha de resultados finais do NEWAVE (registro NWPFIN)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: NWPFIN.
2	12	I1	Flag que indica se os resultados finais do NEWAVE serão exportados: 1 – Sim; 0 – Não;

Planilha de resultados finais do DECOMP (registro DCPFIN)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: DCPFIN.
2	12	I1	Flag que indica se os resultados finais do DECOMP serão exportados: 1 – Sim; 0 – Não;

Planilha de resultados finais do DESSEM (registro DSPFIN)

Campo	Colunas	Formato	Descrição
1	1-6	A6	Identificação de registro: DSPFIN.
2	12	I1	Flag que indica se os resultados finais do DESSEM serão exportados: 1 – Sim; 0 – Não;

Rodada zipada NEWAVE (registro NWRODZIP)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: NWRODZIP.
2	12	I1	Flag que indica se os resultados zipados das rodadas do NEWAVE serão exportados: 1 – Sim; 0 – Não;

Rodada zipada DECOMP (registro DCRODZIP)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: DCRODZIP.
2	12	I1	Flag que indica se os resultados zipados das rodadas do DECOMP serão exportados: 1 – Sim; 0 – Não;

Rodada zipada DESSEM (registro DSRODZIP)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: DSRODZIP.
2	12	I1	Flag que indica se os resultados zipados das rodadas do DESSEM serão exportados: 1 – Sim; 0 – Não;

Rodada zipada GEVAZP (registro GVRODZIP)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: GVRODZIP.
2	12	I1	Flag que indica se os resultados zipados das rodadas do GEVAZP serão exportados: 1 – Sim; 0 – Não;

Planilhas Parciais NEWAVE (registro NWPPARC)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: NWPPARC.
2	12	I1	Flag que indica se os resultados parciais do NEWAVE serão exportados: 1 – Sim; 0 – Não;

Dados entrada (registro DADOSENT)

Campo	Colunas	Formato	Descrição
1	1-8	A8	Identificação de registro: DADOSENT.
2	12	I1	Flag que indica se os dados de entrada do estudo serão exportados: 1 – Sim; 0 – Não;

Encadeamento semanal

Este bloco é opcional caso o usuário deseje que o PLDPro realize uma discretização semanal do estudo. Para o último mês em que se considera o encadeamento semanal, o usuário pode especificar até qual revisão deseja realizar o encadeamento. É composto por 3 registros:

Flag para encadeamento semanal (registro SEMANAL)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: SEMANAL.
2	12	I1	Flag que indica a seleção do encadeamento semanal: 1 – Sim; 0 – Não;

Mês final de encadeamento semanal (registro MESFSEMANAL)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: MESFSEMANAL.
2	12	I2	Mês final (inclusive).

Ano final do encadeamento semanal (registro ANOFSEMANAL)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: ANOFSEMANAL.
2	12	I4	Ano final.

Revisão final do encadeamento semanal (registro REVFSEMANAL)

Campo	Colunas	Formato	Descrição
1	1-11	A11	Identificação de registro: REVFSEMANAL.
2	12	I1	Indica a revisão final do encadeamento semanal: 0 – PMO; 1 – rv1; 2 – rv2; 3 – rv3; 4 – rv4

Flag para executar o GEVAZP de partida semanal (registro GVPARTSEMANAL)

Campo	Colunas	Formato	Descrição
1	1-13	A13	Identificação de registro: GVPARTSEMANAL.
2	15	A1	Chave para usar o flag para definir se deseja executar o GEVAZP de partida semanal:

Flag para executar o DECOMP de partida semanal (registro DCPARTSEMANAL)

Campo	Colunas	Formato	Descrição
1	1-13	A13	Identificação de registro: DCPARTSEMANAL.
2	15	A1	Chave para usar o flag para definir se deseja executar o DECOMP de partida semanal:

Flag para utilizar o RDH no DECOMP de partida (registro FLAGRDH)

Campo	Colunas	Formato	Descrição
1	1-13	A13	Identificação de registro: FLAGRDH.
2	16	A1	Chave para usar o flag para definir se deseja utilizar o RDH no DECOMP de partida:

Nome do arquivo RDH para utilizar no DECOMP de partida (registro RDHNOME)

Campo	Colunas	Formato	Descrição
1	1-7	A7	Identificação de registro: RDHNOME.
2	10-58	A1	Nome do arquivo RDH.

Seleção dos registros a serem atualizados no deck do DESSEM

Este bloco é opcional e permite ao usuário selecionar os registros que serão modificados no deck de DESSEM, sem gerar novos arquivos.

Atualização referente à carga dos subsistemas (registro DPATU)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: DPATU.
2	12	I1	Flag que indica a modificação da : 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro IAATU)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: IAATU.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Atualização referente à (registro DEFLATU)

Campo	Colunas	Formato	Descrição
1	1-5	A5	Identificação de registro: DEFLATU.
2	12	I1	Flag que indica a modificação na : 0 – não atualiza; 1 – atualiza;

Informações sobre Fator de Fricção

Caso o usuário escolha alterar o armazenamento final do DECOMP (registro ALTARMF)

Campo	Colunas	Formato	Descrição
1	1-7	A5	Identificação de registro: ALTARMF.
2	11	I1	Flag se o usuário escolher alterar o armazenamento final do DECOMP: s – altera; n – não altera;

Tipo de informação contida no arquivo com fatores de ajuste do armazenamento final do DECOMP (registro CODARMF)

Campo	Colunas	Formato	Descrição
1	1-7	A5	Identificação de registro: CODARMF.
2	11-14	I1	Nome que identifica qual o tipo de informação está contina no arquivo: usih – Usina Hidrelétrica; ree – REE; subm – Submercado;

Nome do arquivo com fatores de ajuste do armazenamento final do DECOMP (registro ARQARMF)

Campo	Colunas	Formato	Descrição
1	1-7	A5	Identificação de registro: ARQARMF.
2	11-56	I1	Arquivo csv com fatores de ajuste do armazenamento final do DECOMP.

Preparação do Caso

Preparação do Caso da estrutura nova

O PLDPro também permite uma estrutura com as pastas de execução dos modelos já criadas e preenchidas com os decks de cada semana ou mês do horizonte do estudo.

A estrutura consiste em diretórios para cada modelo a ser executado e mês, ano e semana correspondentes. Por exemplo:

Neste caso, o estudo se iniciou na revisão 3 de abril e foi até agosto de 2026. Os meses de abril e maio tiveram discretização semanal, enquanto os meses de junho a agosto tiveram discretização mensal.

Pastas auxiliares

Além destas pastas, o estudo pode conter:

• newave: contendo o deck oficial do mês corrente;
• decomp: contendo o deck oficial da semana corrente;
• gevazp: contendo o deck oficial da semana corrente, organizado nas subpastas:
• prevs: contendo todos os arquivos prevs dos meses do estudo e o arquivo vazoes.dat;
• prevs-semanal: contendo todos os arquivos prevs das semanas do estudo e o arquivo vazoes.dat;
• base: contendo os demais arquivos do deck oficial do GEVAZP.

Execução de Casos Semanais

Para os casos semanais, siga estas etapas no diretório do caso de estudo:

• Criar uma nova pasta chamada “ConversaoNWDC”, adicione os seguintes arquivos:
• O último arquivo “dadger” oficial renomeado para “dadger.ori”;

• Arquivo DADOS.XXX com as informações específicas de entrada do modelo DECOMP que não são provenientes dos dados do NEWAVE;

• A pasta partida-semanal deve conter os seguintes arquivos:

• Arquivos “cortes.dat” e “cortesh.dat” da última rodada oficial do NEWAVE (mês corrente);
• Deck completo (incluindo arquivo vazoes.rvx) do DECOMP de partida (semana corrente);
• Arquivo “prevs” da semana corrente.

OBS: A necessidade de ter o arquivo “prevs” na pasta “partida-semanal” só se aplica nos casos em que o usuário vai gerar arquivos “prevs” semanais a partir da “ENA” semanal fornecida.

O usuário deve inserir todas as semanas que contêm dias nos referidos meses no arquivo enareesemanal.csv. Desta forma, a semana de transição ficará duplicada no arquivo.

Planilhas de resultados de NEWAVE/NWLISTOP

NEWAVE/NWLISTOP

O PLDPro executa o NWLISTOP e renomeia seus arquivos de saída “.out” para a seguinte codificação:

Abreviação da Variável - número do subsistema - mês inicial - ano inicial - número de séries sintéticas.

Exemplos: bgnl001-001-2-2021-64.out; cmarg-001-4-2021-64.out.

Após a renomeação dos .out esses arquivos são convertidos, pelo PLDPro, em planilhas de formato .xlsx, que compilam essas saídas do NWLISTOP. Essas planilhas são nomeadas de maneira a mostrar, na seguinte ordem, o nome do caso, um identificador do conteúdo da planilha, o mês, o ano e o número de séries sintéticas do estudo.

O PLDPro compila os seguintes resultados do NWLISTOP:

• Custo Marginal de Operação (CMO);
• Deficits;
• Energia Armazenada Final;
• Geração Térmica Total;
• Geração Hidráulica Total;
• ENA Bruta;
• Benefício do GNL;
• Mercado Líquido;
• Vertimento;
• Parcela Turbinável a Fio d’Água;
• Perdas a Fio d’Água.

O usuário pode optar pela geração de todas as planilhas de saída, ou pela seleção de cada um dos resultados citados acima, basta que selecione o campo de escolha na aba de “Planilhas de Resultados” na interface, ou altere os registros diretamente via arquivo “entrada.txt”. O identificador do conteúdo é composto primeiro pela abreviação da variável, depois tendo a possibilidade de ter os caracteres “SIN”, e podendo ter “pat” ou “med”. Quando o nome da planilha tiver “SIN” significa que esta apresenta os resultados do Sistema Integrado Nacional como um todo, quando NÃO tiver, apresenta os resultados separados por subsistemas. No caso de ter “pat” seu conteúdo é separado por cada patamar e tendo “med” apresenta a média entre eles.

O conteúdo das planilhas apresenta formatos específicos listados abaixo:

• Para todas elas as linhas representam cada série sintética do estudo e as colunas, os meses da simulação;
• Para as que NÃO apresentam “SIN” em seu nome, cada aba tem os resultados de um subsistema, e as que apresentam são os resultados para o Sistema Integrado Nacional, como um todo;
• As que apresentam “pat” cada patamar acrescenta uma aba a planilha para cada subsistema ou quando for “SIN”.
• A ordem dos subsistemas nas abas das planilhas está disposta de acordo com a numeração dada pelos modelos, “Sudeste, Sul, Nordeste, Norte”.

Existem dois tipos de planilhas cujas variáveis são resultantes de cálculos realizados pelo próprio PLDPro, com base nas dos arquivos “.out”. São elas das variáveis:

• PLD: custo marginal de operação limitado pelo piso e teto do PLD inseridos nas entradas do PLDPro;
• GSF: a planilha de GSF pode ser do modelo (“modelo”), que considera a geração térmica da saída do modelo, ou a ajustada (“ajust”), que considera a geração térmica do modelo ajustada aos limites fornecidos pelo usuário no arquivo de entrada limites_gterm.csv, ambas as classificações podem ser “flat”, que constante o ano inteiro, ou “saz” que é sazonal.

As planilhas de resultados do NEWAVE são salvas na pasta ResultadosNEWAVE, dentro do diretório do estudo. Os arquivos .out renomeados do NWLISTOP, são salvos nas pastas SaidasNEWAVE\<variável>.

Decomp

O PLDPro compila alguns resultados de todas as rodadas de DECOMP, de todos os meses do estudo, no arquivo Resultados-DECOMP_xxx.xlsx. Esta planilha contém as seguintes abas:

• Custo Marginal: contendo uma tabela com os valores de CMO médio por submercado, em R$/MWh;
• Energia Armazenada: contendo uma tabela com os valores, para cada submercado, de:
• EARmax_ref: Energia armazenada máxima de referência, em MWmes;
• Ear_FIM: Energia armazenada final, em % EARmax;
• Ear_FIM: Energia armazenada final, em MWmes;
• Ear_INI: Energia armazenada inicial, em % EARmax;
• Ear_INI: Energia armazenada inicial, em MWmes;
• Geração Térmica: contendo uma tabela com os valores de geração térmica por submercado, em MWmed;
• Geração Hidrelétrica: contendo uma tabela com os valores de geração hidráulica por submercado, em MWmed;
• Energia Natural Afluente: contendo uma tabela com os valores de energia natural afluente por REE, em MWmed;
• Volume Inicial: contendo uma tabela com os valores de volume inicial por usina, % do volume útil;

Assim como no modelo NEWAVE, as planilhas de resultados do modelo DECOMP podem ser geradas em sua totalidade ou especificadas para geração de acordo com a demanda do usuário. Basta clicar no botão “seleciona planilhas” dentro da aba do modelo, na opção “Planilhas de Resultados” na interface, ou alterar os registros diretamente via arquivo “entrada.txt”.

A planilha Resultados-DECOMP_xxx.xlsx é salva na pasta ResultadosDECOMP, dentro do diretório do estudo.

Altera Demanda do Sistema

O PLDPro possui a funcionalidade opcional de alterar a demanda de um estudo. A modificação pode ser feita via arquivo no formato CSV (contendo os novos valores de demanda) ou executada de maneira manual a partir da escolha de um fator de multiplicação definido pelo usuário, que pode ser aplicado para cada período e/ou Submercado selecionado.

As opções de alteração de demanda podem ser utilizadas de forma manual ou a partir da inserção de um arquivo em formato CSV. É importante destacar que a alteração pode modificar os decks do NEWAVE, do NEWAVE e DECOMP ou somente do DECOMP, de acordo com os objetivos e preferências do usuário.

Além disso, o PLDPro realiza conversões para as demandas de acordo com o método de entrada e o modelo a ser modificado. As fórmulas de conversão entre as demandas de carga média (usadas no NEWAVE) e por patamar (usadas no DECOMP) são apresentadas a seguir.

Outra observação importante é o horizonte em que os dados de demanda serão alterados. Na alteração manual, todos os meses seguintes ao último mês de alteração serão modificados com o respectivo fator multiplicativo, respeitando os Submercados selecionados. Na alteração da demanda via arquivo, somente os meses de cada Submercado presentes no arquivo CSV terão sua demanda de carga modificada

Planilha de ENA

Nos casos em que o usuário opta pela geração de vazões mensais a partir de previsões de ENA por REE, o PLDPro gera os seguintes arquivos em formato .csv:

• ENAS-MLT-CalculadasPLDPro.csv: contendo as ENAS de MLT dos REEs para os meses do estudo nos quais os prevs.xxx são gerados pelo PLDPro;
• ENASCalculadasPLDpro.csv: contendo as ENAS calculadas pelo PLDPro a partir das previsões de vazões geradas para as usinas;

As planilhas de ENA são salvas na pasta ENAs, dentro do diretório do estudo.

Memória de Cálculo das ENAs calculadas pelo PLDPro

Nos casos em que o usuário opta pela geração de vazões mensais a partir de previsões de ENA por REE, o PLDPro gera arquivos .txt contendo a memória de cálculo das ENAS dos REEs para cada mês do estudo: arquivos MemoriaCalculoVazoes-\<mês>-\<ano>.txt. Estes arquivos são gravados na pasta \<pasta-do-estudo>/gevazp/prevs.

Planilhas de GSF geradas pelo PLDPro

Nos casos em que o usuário opta pelo cálculo de GSF, deve-se marcar o checkbox “Calcula GSF” (registro CALCGSF), desse modo poderão ser inseridas as informações de:

• Perdas para o Centro de Gravidade
• Fator de Fricção
• Arquivo csv com limites de geração térmica:
• Consumo interno
• Garantia física do SIN Flat
• Garantia Física Sazonal:
• Arquivo: Importação de Arquivo csv contendo a GF sazonal
• Manual: Colocando manualmente o valor de GF para cada período.

Após a execução, o PLDPro gera as planilhas de GSF Sazonal e Flat, e para cada um, GSF ajustado e GSF modelo. A diferença entre ambas as planilhas, é que as de GSF ajustado acrescentam à geração térmica do modelo, os limites de “GFOM” (geração térmica fora da ordem de mérito) fornecidos pelo usuário através do arquivo.csv ou inserção manual para cada período. Como resultado da execução, são geradas as seguintes planilhas de saída:

• GSFajustFlat-*mês*-*ano*-xx.csv
• GSFajustSaz-*mês*-*ano*-xx.csv
• GSFmodeloFlat-*mês*-*ano*-xx.csv
• GSFmodeloSaz-*mês*-*ano*-xx.csv

*Os valores “xx” correspondem ao número de cenários.
